Yapısal Değerlendirme ve Yapısal Güçlendirme için
İnşaat Mühendisliği Yazılımı

SEISMOSTRUCT

SeismoStruct, hem geometrik doğrusal olmayanlıkları hem de malzeme esnekliğini hesaba katarak statik veya dinamik yükleme altında uzay çerçevelerinin büyük yer değiştirme davranışını tahmin edebilen ödüllü bir Sonlu Eleman paketidir.

Beton, çelik, duvar, frp ve sma malzeme modelleri, çok çeşitli önceden tanımlanmış çelik, beton ve kompozit kesit konfigürasyonları ile kullanılabilen geniş bir 3B eleman kütüphanesi ile birlikte mevcuttur. Doğrulama Raporunda açıklandığı gibi, kapsamlı bir şekilde kalite kontrolünden geçmiş ve onaylanmış yapısal değerlendirme ve yapısal güçlendirme için bir inşaat mühendisliği yazılımıdır .

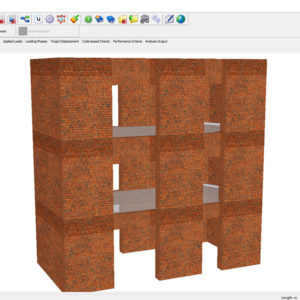

SeismoStruct-1-1-300x300

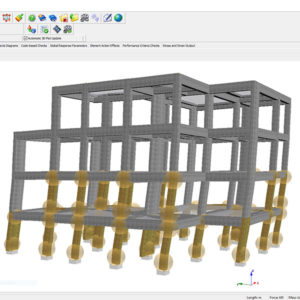

SeismoStruct-1-300x300

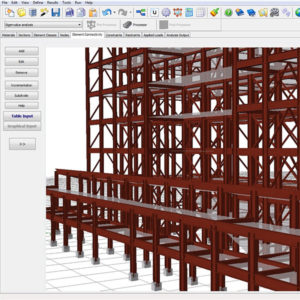

SeismoStruct-2-1-300x300

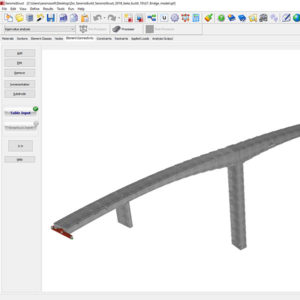

SeismoStruct-3-1-300x300

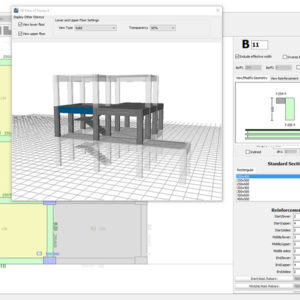

SeismoStruct-5-300x300

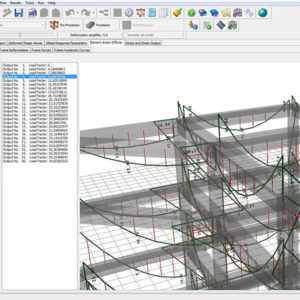

SeismoStruct-6-300x300

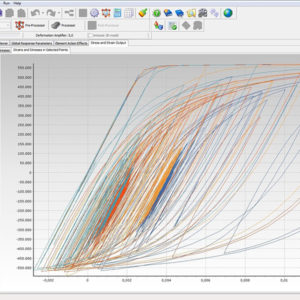

SeismoStruct-7-300x300
Önceki
Sonraki

Tamamen Görsel Arayüz

Hiçbir giriş veya yapılandırma dosyası, programlama komut dosyası veya diğer zaman alıcı ve karmaşık metin düzenleme gereksinimleri yoktur.

Building Modeller

Kullanıcı dakikalar içinde 100 kata kadar gerçek normal veya düzensiz 3D betonarme yapıları modelleyebilir. Kolay bir CAD tabanlı (örn. AutoCAD dosyası) girdiye sahiptir.

Uyarlamalı İtme Analizi

Bu itme yönteminde, yanal yük dağılımı sabit tutulmaz, ancak mevcut adımda gerçekleştirilen özdeğer analizi ile türetilen modal şekillere ve katılım faktörlerine göre sürekli olarak güncellenir.

20

Malzeme
Modeli

Doğrusal olmayan beton modeller, yüksek mukavemetli doğrusal olmayan beton model, doğrusal olmayan çelik modeller, duvar modelleri, SMA doğrusal olmayan model vb.

31

Histerik
Eğriler

Doğrusal / bilineer / trilinear kinematik sertleştirme yanıt modelleri, boşluk-kanca modelleri, toprak-yapı etkileşim modeli, Takeda modeli, Ramberg-Osgood modeli vb.

72

Bölüm
Tipleri

Basit tek malzemeli dolu bölümlerden daha karmaşık betonarme, çelik, kompozit ve duvar bölümlerine kadar çeşitlilik.

17

Eleman
Tipi

Bozulmamış / onarılmış yapısal elemanları ve yapısal olmayan bileşenleri doğru bir şekilde temsil edin, ancak aynı zamanda esnek temellerin, sismik izolasyonun, yapısal boşlukların / vurmanın vb. Modellenmesine de izin verin.

  • Tamamen görsel arayüz. Hiçbir giriş veya yapılandırma dosyası, programlama komut dosyası veya diğer zaman alıcı ve karmaşık metin düzenleme gereksinimleri yoktur.
  • Sihirbaz özelliği ile kullanıcı, normal / düzensiz 2D veya 3D modeller oluşturabilir ve her türlü analizi anında çalıştırabilir. Tüm süreç birkaç saniyeden fazla sürmez
  • Dokuz farklı analiz türü: doğrusal olmayan dinamik ve statik zaman geçmişi, geleneksel ve uyarlanabilir itme, artımlı dinamik analiz, özdeğer, değişken olmayan statik yükleme, yanıt spektrumu ve burkulma analizi.
  • Doğrusal / bilinear / trilinear kinematik sertleştirme tepki modelleri, boşluk-kanca modelleri, toprak-yapı etkileşim modeli, Takeda modeli, Ramberg-Osgood modeli vb. Gibi otuz bir histeretik model.
  • İnşaat mühendislerinin sağlam / onarılmış yapısal elemanları ve yapısal olmayan bileşenleri doğru bir şekilde temsil etmelerine izin veren on yedi eleman türü mevcuttur, ancak aynı zamanda esnek temellerin, sismik izolasyonun, yapısal boşluk / vurma vb.
  • Program hem malzeme esnekliğini hem de geometrik doğrusal olmayışını hesaba katar.
  • Esnekliğin üye uzunluğu boyunca ve bölüm derinliği boyunca yayılması, hasar birikiminin doğru tahminine izin veren SeismoStruct'ta açıkça modellenmiştir.
  • Yenilikçi uyarlanabilir itme analizi. Bu itme yönteminde, yanal yük dağılımı sabit tutulmaz, ancak mevcut adımda gerçekleştirilen özdeğer analizi ile türetilen modal şekillere ve katılım faktörlerine göre sürekli olarak güncellenir. Bu şekilde, her adımda yapının sertlik durumu ve periyot uzaması ve daha yüksek mod etkileri hesaba katılır. Özellikle yöntemin yer değiştirme tabanlı varyantı, sistemin sürekli değişen mod özelliklerine göre yanal yer değiştirme modellerini güncelleme kabiliyetinden dolayı, sabit model yer değiştirme itmenin doğasında var olan zayıflıkların üstesinden gelerek üstün yanıt tahminleri sağlar.
  • Doğrusal Olmayan Dinamik ve İtme analizinde her adımda Özdeğer analizi yapabilme.
  • SeismoStruct'ın işlemcisi, analizi duraklatma ve yeniden başlatma yeteneği ile birlikte yer değiştirme eğrilerinin ve yapının deforme şeklinin gerçek zamanlı grafiğini içerir.
  • Kullanıcının farklı performans sınır durumlarının (ör. Yapısal olmayan hasar, yapısal hasar, çökme) ulaşıldığı anları tanımlamasına izin veren performans kriterleri de ayarlanabilir. Yapı boyunca parçaların çatlama, akma, bozulma dizisi de bu şekilde kolaylıkla elde edilebilir.
  • Windows ortamıyla tam entegrasyon. Microsoft Excel gibi elektronik tablo programlarında oluşturulan giriş verileri, daha kolay ön işleme için SeismoStruct giriş tablolarına yapıştırılabilir. Tersine, SeismoStruct'ın grafik arayüzünde görünen tüm bilgiler, giriş ve çıkış verileri, yüksek kaliteli grafikler, modellerin deforme olmuş ve deforme olmamış şekilleri ve çok daha fazlası dahil olmak üzere harici yazılım uygulamalarına (örneğin Microsoft Word gibi kelime işlem programlarına) kopyalanabilir. Daha.
  • Yapı Modelleyici ile kullanıcı dakikalar içinde 100 kata kadar gerçek normal veya düzensiz 3B betonarme yapıları modelleyebilir. Kolay bir CAD tabanlı (örn. AutoCAD dosyası) girdiye sahiptir.
  • Doğrusal olmayan beton modeller, yüksek mukavemetli doğrusal olmayan beton model, doğrusal olmayan çelik modeller, SMA doğrusal olmayan model, duvar modelleri vb. Gibi yirmi bir malzeme modeli.
  • Yetmiş iki (72) kesit tipi, basit tek malzemeli dolu bölümlerden daha karmaşık betonarme, çelik, kompozit ve duvar bölümlerine kadar çeşitlilik gösterir.
  • Uygulanan yükleme, düğümlerdeki sabit veya değişken kuvvetler, yer değiştirmeler ve ivmelerin yanı sıra dağıtılmış eleman kuvvetlerinden oluşabilir. Değişken yükler, sözde zaman veya zaman alanında orantılı veya bağımsız olarak değişebilir
  • Çok çeşitli betonarme, çelik kompozit ve duvar bölümleri mevcuttur.
  • SeismoStruct, yakınsama sorunları ortaya çıktığında yükleme artışını akıllıca alt bölümlere ayırma yeteneğine sahiptir. Alt bölümleme seviyesi, karşılaşılan yakınsama zorluklarına bağlıdır. Yakınsama zorluklarının üstesinden gelindiğinde, program yükleme artışını otomatik olarak orijinal değerine yükseltir.
  • Akor dönüşü ve kesmede kapasite kontrolleri, mevcut Ulusal eklerin çoğu ASCE 41-17 (Mevcut Binaların Sismik Değerlendirmesi ve Güçlendirilmesi için Amerikan Kodu), NTC-18 (İtalyan Ulusal Sismik Kodu) ile birlikte Eurocode 8'e göre gerçekleştirilebilir. ), NTC-08 (İtalyan Ulusal Sismik Kodu), KANEPE (Yunan Sismik Müdahale Kodu) ve TBDY (Türk Sismik Değerlendirme Bina Kodu) betonarme yapılarda ve belirtilen kodların tüm sınır durumları için.
  • Tüm türetilmiş grafikleri ve deforme olmuş şekilleri özel olarak biçimlendirme yeteneği de dahil olmak üzere gelişmiş işlem sonrası tesisler, böylece kullanıcıların üretkenliğini artırır
  • Yapısal deformasyonun sırasını daha iyi göstermek için AVI film dosyaları oluşturulabilir.
